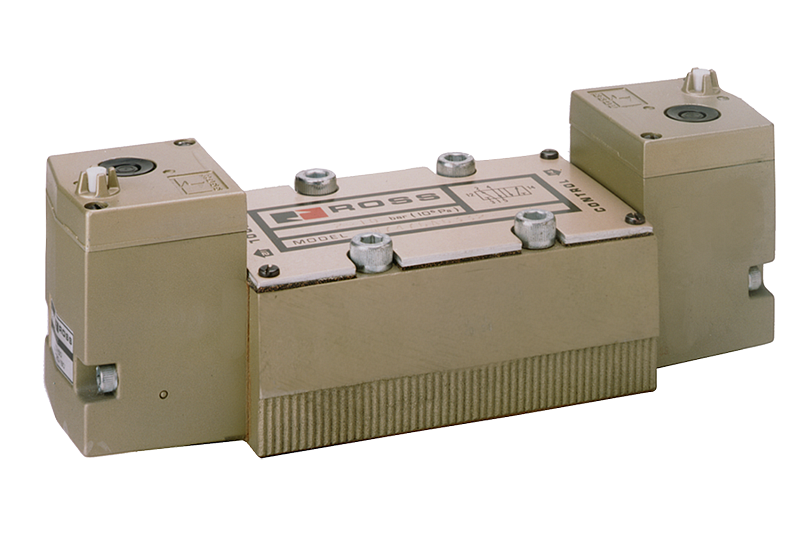

ROSS是一家专门做气动安全阀门的公司，主要研发并生产冲压、自动化产线气动安全元件。本次介绍的70J01104B-AVW属于70系列电磁先导式双联安全气阀，主打ISO13849安全等级防护，依靠双阀芯冗余结构杜绝单阀芯失效带来设备误动作风险，广泛配套气动冲、液压辅助气动夹紧机构、自动化折弯设备。该产品属于5/2通双联冗余方向控制阀，双电磁弹簧复位结构。本次主要讲解该产品在使用过程中的安装方式方法，及相关技术参数分析。

一、ROSS 70J01104B-AVW完整技术参数

1. 产品基础型号：70J01104B-AVW，归属ROSS W70 ANSI标准双联安全阀系列

2. 阀体功能类型：5/2通双联冗余方向控制阀，双电磁弹簧复位结构

3. 安全性能指标

    （1）安全等级：ISO 13849-1 Category 4，性能等级PL e

    （2）平均危险失效间隔MTTFD：302年

    （3）每小时危险故障概率PFHD：7.71×10⁻⁹

    （4）B10D疲劳寿命：2000万次循环

    （5）合规认证：CE、DGUV冲压安全认证、UL/CSA、EAC海关认证

4. 流体气源参数

    （1）适配介质：过滤干燥压缩空气，禁止水汽、油污超标气源

    （2）气源洁净标准：ISO 8573-1 5μm过滤精度，油雾含量≤0.25mg/m³

    （3）工作输入气压：2.5~10.3bar（40~150psig），最小启动气压2.2bar

    （4）最大耐压：12bar，短时冲击不得超过14bar

    （5）推荐润滑油：ISO VG32轻质矿物油，禁止含磷酸盐添加剂油品

    （6）流量系数Cv值：单通路Cv=1.4，总排气通径加大设计

5. 电磁线圈电气参数

    （1）线圈标准电压：24VDC（型号AVW代表直流线圈规格）

    （2）单线圈功耗：稳态6.5W，吸合峰值8W，持续工作制

    （3）接线标准：EN 175301-803 A型标准电磁阀插头

    （4）防护等级：IP65，插头配套防水密封圈

    （5）绝缘等级：Class F，线圈耐温155℃

6. 环境与材质参数

    （1）环境工作温度：4℃~50℃（40℉~120℉）

    （2）介质气体温度：4℃~80℃（40℉~175℉）

    （3）阀体主体：压铸铝合金轻量化壳体

    （4）阀芯/阀座：不锈钢精密加工

    （5）密封件：标准Buna-N丁腈橡胶，可选氟橡胶耐高温密封

    （6）接口螺纹：1/4英寸NPT标准气源接口

7. 结构配套参数

    （1）自带配件：非锁定式手动强制测试按钮、双通道压力监测接口

    （2）安装方式：标准ANSI底座板式安装，支持汇流排集成

    （3）整机净重：0.72kg

    （4）响应时间：通电换向≤22ms，弹簧复位≤18ms

    （5）振动耐受：符合EN 60068-2-27工业振动测试标准

二、安装前置准备硬性注意事项

1. 气源前置组件配置要求

    （1）阀体上游必须串联三联件（过滤器+调压阀+油雾器），过滤器精度不低于5μm，禁止无过滤直接接阀；

    （2）调压阀输出稳定6~8bar为本阀工作压力，禁止长期10bar满压运行；

    （3）油雾器滴油速率控制每分钟1~2滴，过量积油会粘连阀芯造成同步失效；

    （4）管路点加装排水储气罐，每班排空冷凝水，水汽进入会腐蚀不锈钢阀芯。

2. 管路管材选型规范

    （1）硬管选用镀锌无缝钢管/铝合金气管，软管优先PU耐油气动软管；

    （2）管道内径不得小于6mm，管路长度尽量缩短，减少压力损耗；

    （3）所有接头缠绕PTFE生料带，禁止生料带碎屑进入阀体内部通道。

3. 安装环境前置排查

    （1）远离焊机、打磨粉尘工位，金属粉尘进入会卡滞双阀芯；

    （2）避开高温热源、蒸汽管道，环境温度超过55℃会加速密封老化；

    （3）控制柜内安装需预留20mm以上散热间隙，禁止多阀紧密堆叠。

4. 电气配套准备

    （1）24VDC电源输出纹波≤5%，电源功率≥20W，预留冗余容量；

    （2）电磁阀线缆选用屏蔽控制线，线径≥0.75mm²，屏蔽层单端接地；

    （3）配套急停安全回路必须独立供电，不得与照明、辅助设备共用电源。

关于ROSS气动安全阀70J01104B-AVW技术参数与安装操作全说明

 三、本体安装分步操作要点

1. 底座装配操作规范

    （1）ANSI底座安装前清理密封平面金属毛刺、残留胶渍，异物会造成内部串气；

    （2）阀体与底座密封垫片居中放置，四颗固定对角分次拧紧，单颗扭矩控制3.2N·m，避免单边压紧变形；

    （3）禁止暴力拧螺栓，铝合金底座螺纹滑丝会直接导致双回路压力失衡。

2. 管路对接安装要求

    （1）严格按照阀体壳体气流箭头标识接进气口、执行器出气口、排气口，接反无法换向；

    （2）排气口建议加装消音器，降噪同时阻挡车间粉尘倒灌阀体；

    （3）所有管路安装完成后，缓慢通入3bar低压吹扫管路5分钟，排出管内杂质再正式加压。

3. 安装方位限制

    （1）允许水平、垂直正装（线圈朝上）；禁止线圈朝下倒置安装；

    （2）倒置会造成冷凝水堆积在线圈腔，长期使用短路烧毁电磁阀；

    （3）垂直安装优先推荐，利于阀芯内部杂质随排气排出，延长使用寿命。

4. 机械防护配套

    （1手动测试按钮外侧加装防护挡板，避免工件撞击误按触发安全复位；

    （2）整机外侧加装透明保护罩，防止切削液、冷却液喷淋侵蚀线圈插头。

 四、电气接线专项操作注意点

1. 插头接线流程

    （1）断电状态下拆卸插头，防水密封圈不得丢失、破损；

    （2）两根电磁线圈控制线严格区分两路独立回路，PLC双通道输出分别驱动，禁止并联接线；

    （3）地线端子必须可靠接入插头接地引脚，保障IP65防水防护性能。

2. 安全回路接线禁忌

    （1）两路电磁阀必须同步通断，PLC程序需做双通道一致性检测；

    （2）禁止单线圈单独通电测试，单路通电会触发安全自锁，设备强制停机；

    （3）线缆弯折半径大于线缆直径8倍，长期锐角弯折造成线芯断裂。

3. 接地规范

    阀体底座金属支架单独连接保护地线，接地电阻≤4Ω，静电堆积会干扰线圈信号，导致阀芯不同步。

 五、通电通气投运校验操作步骤

1. 空载低压测试

    （1）先接通24V电气回路，PLC双通道同时输出，观察阀体无异响、无漏电；

    （2）缓慢升压至4bar，手动按压两侧测试按钮，两路阀芯同步切换，无卡顿、无漏气；

2. 满载功能校验

    （1）调压至标准7bar，连续通断电磁阀50次，双回路切换时差控制≤3ms；

    （2）人为断开其中一路线圈模拟故障，阀体必须立刻锁止排气，执行器泄压停机；

    （3）校验完成后记录同步响应数据，留存设备安全档案。

3. 泄漏检查

    肥皂水涂抹阀体底座、管路接头、排气口，无气泡泄漏方可交付生产；存在微泄漏需重新紧固螺栓、更换密封垫片。

 六、日常操作与维护禁忌

1. 操作禁止行为

    （1）禁止长时间超10bar高压持续供气；

    （2）禁止使用压缩空气直吹阀体线圈，水汽侵入造成短路；

    （3）故障自锁后不得强行卡住阀芯复位，必须断电泄压重新上电解锁；

2. 定期维保要求

    每周清理过滤器滤芯；每30000次循环检查密封件有无老化；每年拆解阀体清洗阀芯金属杂质；

3. 故障安装遗留风险提示

    安装时省略前置过滤、管路未吹扫、单线圈接线三类错误，是该阀提前失效、安全等级降级三大主要诱因，一旦违规使用，设备安全保护功能失效，存在冲压设备夹手、机构误冲安全隐患。
