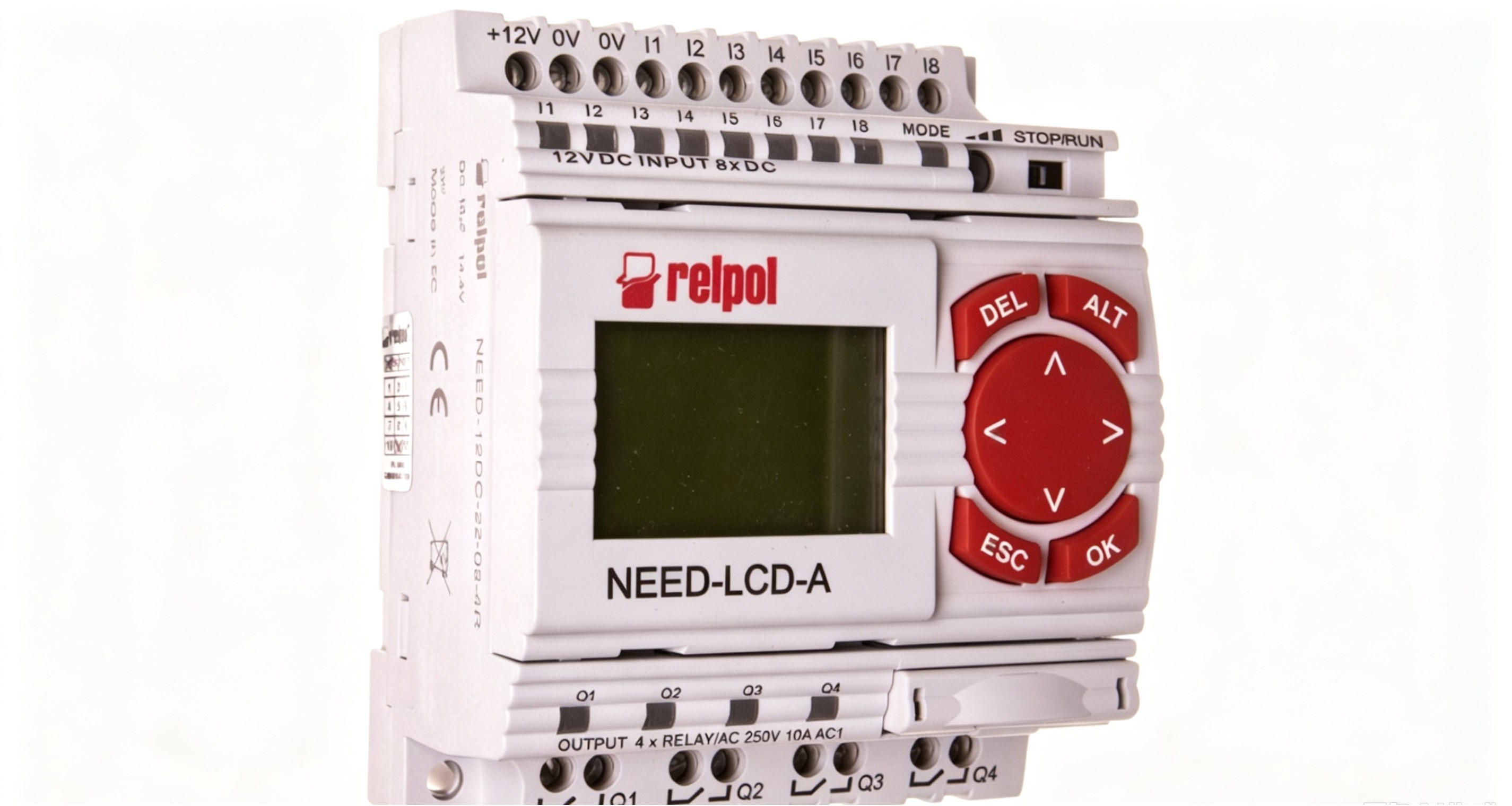

RELPOL（雷波尔）NEED‑230AC‑22‑08‑4R‑D属于欧洲产导轨式可编程智能继电器，是小型替代传统PLC的逻辑控制模块，供电电压AC230V，本机搭载8路数字输入通道、4路继电器输出触点，单路输出最大负载AC‑250V 10A，支持逻辑门、定时器、计数器、触发器、脉冲输出、模拟量处理等多种功能块，带LCD液晶显示屏与实体操作按键，无需外接编程软件，设备本体就可以完成全部程序编写、参数修改、程序调试工作，广泛用于暖通、泵站、照明系统、小型自动化设备、门窗机电控制场景。这款可编程继电器采用硬件面板直接编程模式，不需要电脑下载程序，对于现场调试人员更加友好，但编程需要严格按照硬件接线、进入编程模式、逻辑配置、参数设置、仿真调试、保存程序、运行投用的完整流程操作，接线错误、功能块配置失误都会造成输出误动作，甚至后端负载损坏，下面逐条介绍该型号可编程继电器的具体编程方法。

1. 编程前硬件接线与前期准备操作。在开展编程工作之前，必须完成硬件接线，全部接线操作需要在断电状态下开展。首先接入AC230V工作电源到模块供电端子，确认电源端子正负极接线牢固，避免虚接。按照实际工艺需求接入输入信号，8路DI输入端子分别接入按钮、开关、传感器等外部信号，确认输入信号类型与本机AC230V输入规格匹配。4路继电器输出端子Q1‑Q4对接外部接触器、指示灯、电磁阀等负载，输出回路需要加装熔断器做好负载保护。接线全部完成之后，再次核对端子，确认没有短路、错接，外壳端子没有金属碎屑遗留。接通230V交流电源，模块LCD屏幕点亮开机，完成自检，查看屏幕上输入通道状态指示，手动触发外部接入的按钮开关，确认对应输入点位可以正常响应，输入点位状态能够在屏幕同步更新，如果输入无反馈，需要重新排查接线，编程前必须保证输入硬件通路正常。准备记录纸笔，整理控制逻辑需求，梳理清楚触发条件、输出动作、延时时间、计数阈值，提前整理逻辑流程，减少编程过程反复修改。

2. 进入本机面板编程模式操作。

设备上电完成自检之后，设备默认处于RUN运行模式。在主机操作面板上，使用方向键、OK、ESC按键进行操作。按下MODE按键，切换设备工作模式，选择Program编程模式，按下OK确认进入编程界面。注意：设备处于运行状态时，修改程序会直接影响输出状态，调试阶段建议将外部负载断开，或者把设备切到STOP模式再编辑程序，避免程序编辑过程输出意外动作造成设备事故。进入编程界面后屏幕会显示程序行编号，每一行程序可以配置一个功能块，本型号支持多行程序依次执行，程序按照从上到下顺序扫描执行。如果设备内部存有旧程序，可以选择清除现有程序，找到Clear program选项，确认清除，清空原有逻辑，得到空白程序页，用于编写全新控制程序，不需要清空就直接在原有程序基础修改。

3. 添加输入触点条件（触发条件编辑）。

新建或者选中一行程序行，按下OK进入编辑，首先配置程序的触发条件，也就是逻辑输入。系统菜单内可以调取输入通道I1‑I8，可选择常开触点、常闭触点。根据工艺逻辑选择触点类型，使用上下左右方向键切换点位，OK确认选中。如果需要多个输入信号做逻辑与（同时满足），在同一行内继续添加第二个触点；做逻辑或条件，需要新建独立程序行。举个实际工况，I1按钮按下同时I2限位闭合才触发输出，就在同一行依次添加I1常开、I2常开两个触点。如果需要按钮按下断开输出，就选用I1常闭触点。除了外部物理输入I1‑I8，菜单中还可以调取内部标志位、计数器状态、定时器状态作为逻辑触发条件，不局限外部接线信号。编辑过程如果选错点位，按下DEL按键删除当前选中条件，重新选择。编辑完触发条件之后，移动光标跳转至本行的输出功能配置位置。

4. 配置输出以及各类功能块指令。

光标移动到程序行输出段，按下OK打开功能块列表。该型号内置丰富功能单元，包含直接继电器输出Q1‑Q4、置位SR触发器、复位、接通延时TON、断开延时TOF、脉冲发生器TP、加减计数器、比较器、分频器等。选中需要使用的功能块，按OK确认调用。如果需要直接驱动继电器输出，直接选择Q1、Q2、Q3、Q4，设定输出模式：瞬时输出、锁存输出。调用定时器时，选定TON接通延时，进入参数设置界面，设置延时数值，时间单位可以选择ms、s、min、h。调用计数器功能，设定计数触发输入、复位输入、计数预设值。SR触发器多用于自锁回路，设置置位条件、复位条件，适合按钮启停控制场景。同一程序行可以一个触发条件驱动一个功能块；复杂逻辑，可利用内部中间标志位M，先行驱动M点，再用M作为下一行程序的触发条件，实现多步逻辑串联。每完成一个功能块参数填写，按OK保存本行设置，ESC退回程序列表界面。逐行编写所有控制逻辑，每一条工艺对应一行或者多行程序。编程过程尽量按逻辑顺序从上往下排布，方便后期查阅修改。

5. 程序跳转、中间标志位M的使用编程方法。

当控制逻辑比较复杂，无法单条程序完成时，要使用内部中间标志位M，M属于内部虚拟点位，没有物理端子。例如：多个条件都要启动Q1输出，就用不同程序行驱动同一个M标志，再单独写一行程序，以M作为触发条件，驱动Q1继电器输出，实现多条件“或"逻辑。该型号支持简单跳转指令，可用于循环逻辑，但是不建议大量嵌套跳转，容易造成逻辑混乱。编写自锁控制回路：第一行，启动按钮I1常开作为触发，输出SR置位M1；第二行，停止按钮I2常闭作为触发，输出SR复位M1；第三行，M1常开触点作为条件，驱动Q1输出。写完之后核对每一行，确认置位复位条件不冲突，避免输出出现震荡。所有虚拟点位M、定时器、计数器编号不能重复，重复编号会直接造成程序逻辑错乱。

RELPOL雷波尔NEED‑230AC‑22‑08‑4R‑D可编程继电器编程方法

6. 程序仿真与离线模拟调试操作。

全部程序逻辑编写完毕，不直接投入运行，先开启仿真调试。在编程菜单找到Simulation仿真模式，按下OK进入仿真。仿真模式可以脱离外部硬件信号，手动强制I1‑I8输入点位状态，模拟外部按钮、传感器通断。手动把I1置ON，观察屏幕内部M标志、定时器、计数器的状态变化，再观察Q1‑Q4输出逻辑是否和预期工艺一致。测试延时功能时，观察定时器计时数值是否正常走动，到达设定时间之后输出是否动作。计数器测试，手动反复触发计数输入，查看计数值累加，触发复位，确认计数值清零。如果输出动作不符合设计要求，记下对应的程序行编号，退出仿真，回到对应程序行修改触点、功能块参数，修改完成再次进入仿真验证，反复迭代直到仿真结果全部满足工艺需求。仿真阶段不建议带实际负载，防止调试错误误动作。

7. 程序保存操作。

仿真调试确认逻辑无误，退出Simulation仿真界面，回到主编程界面，执行Save program保存程序。务必执行保存，如果直接切换运行模式，未保存的修改会全部丢失。该继电器还支持程序备份，可以将当前程序保存至设备内部存储器，方便后期调用。如果需要做两套工况程序，可以保存两组程序，后续直接调取，不需要重新编写。保存完成，屏幕提示Save OK，代表程序存储成功；出现报错提示，回到程序，检查是否有参数缺失，比如定时器没有填写时间、计数器未设置预设值，补全参数再保存。

8. 下载程序，切换至RUN运行模式，在线联调。

程序保存完成，按下MODE按键，将模块从Program模式切换至RUN运行模式。此时可编程继电器开始循环扫描执行已经编写好的程序。接入外部实际输入信号，进行现场联机调试。手动按压现场按钮、触发传感器，观察LCD屏幕输入点位、中间标志位、输出Q状态。观察输出继电器动作时序，核对电磁阀、接触器实际动作。如果出现输出不动作，首先确认输入信号是否正常，再回看对应程序行，检查触点常开常闭是否写反、延时参数设置过大。调试过程可以随时切回STOP模式修改程序，修改后再次保存，切回RUN模式测试。调试时注意，修改程序停止运行会断开全部输出，现场设备需要考虑安全停机。

9. 程序修改、删除行的操作方法。

现场工况变更需要修改现有程序，MODE切到Program模式，在程序列表选中需要改动的程序行，OK进入编辑。DEL按键删除触点、删除整条程序行；ALT按键可以复制、粘贴程序行，相同逻辑可以复制之后修改点位，减少重复编写工作量。新增逻辑，选中程序行，ALT插入新的空白程序行，在新行编辑逻辑。修改参数完成之后，必须再次保存程序，否则断电重启设备后修改全部失效。不使用的程序行直接删除，不要空置无效行，减少扫描周期出错概率。

10. 参数复位、恢复出厂与程序调用。

当需要清空全部自编逻辑恢复出厂状态，进入主菜单，选择Factory reset，确认执行，设备内部程序全部清除，恢复出厂空白程序。如果之前备份过多套程序，可以选择Load program，调取内部存储备份程序直接加载，不需要重新编写。注意恢复出厂不会清除硬件配置，但是所有自编逻辑全部丢失，操作前需要做好记录。

11. 编程的常见注意事项。

该型号可编程继电器是循环扫描工作模式，程序从上向下执行，程序行顺序会直接影响逻辑结果，关键联锁条件要放在程序靠前位置。定时器时间参数单位一定要确认，混淆秒和小时会造成现场动作严重偏差。继电器输出属于机械触点，不要短时间高频次通断，高频脉冲场景尽量缩短输出接通断开时间。不要同时对同一个Q输出，在多条程序行同时做置位和复位，会造成输出震荡。编程完成做好纸质记录，保存逻辑流程，方便后续维护人员查阅。设备断电不会丢失已经保存的程序，但是未保存的编辑内容断电直接丢失。联机调试过程，输出回路一定要接保护器件，防止逻辑错误造成负载烧毁。
