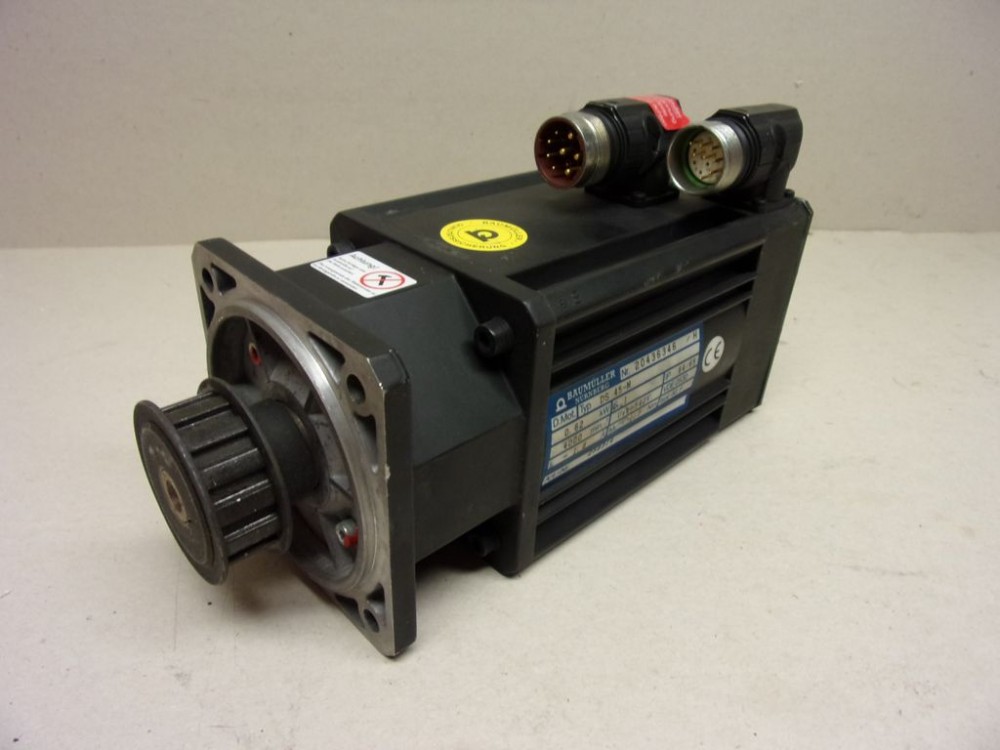

鲍米勒（baumueller）DST2-135属于DST2系列同步伺服电机，在机床、自动化生产线、包装设备以及金属加工设备中应用广泛，这款电机采用永磁同步设计，扭矩密度高，动态响应性能强，支持多种编码器反馈，能够适配不同品牌伺服驱动器，长期在连续启停、高频换向、重载工况下运行。DST2-135电机额定功率覆盖中等负载区间，自带冷却结构，可选配刹车、不同分辨率编码器，在工业现场长时间使用后，会出现绕组、轴承、编码器、机械连接等各类故障，很多故障表象相似，需要结合驱动器报警代码、电机外观、实测数据综合判断，下面针对现场使用中DST2-135伺服电机出现频率较高的故障现象、故障成因以及对应的现场处理方案进行梳理。

1. 故障现象：伺服驱动器报过流故障，上电就触发报警，电机无法运转，驱动器输出电流瞬间超限。故障成因：第一，电机动力电缆绝缘层破损，线缆内部相线之间、相线对地出现短路，DST2-135动力线长期跟随设备往复运动，反复弯折会导致内部铜芯外皮开裂；第二，电机定子绕组绝缘老化、匝间短路，长期高温运行会破坏绕组绝缘漆，造成匝间击穿；第三，电机内部动力端子受潮、积灰，端子排发生爬电短路；第四，驱动器侧参数设置错误，电流环增益过大，上电冲击触发过流。解决方案：断电后确认驱动器放电，断开电机动力电缆，使用兆欧表测量U、V、W三相之间以及各相对机壳的绝缘电阻，正常绝缘值应大于500MΩ，如果绝缘值偏低，先检查外部电缆，更换破损动力线缆；电缆检测正常，可判定电机本体绕组存在匝间短路，需要拆解电机检测绕组，轻微绝缘下降可以烘干处理，匝间短路严重需要重新绕制定子绕组；清理电机接线盒内部粉尘、油污，检查接线端子有无锈蚀、碳化痕迹，使用擦拭端子，紧固松动接线；核对驱动器电流环参数，降低电流环比例增益，增加积分滤波，重新上电测试。测试过程中严禁短接驱动器输出端，防止二次损坏驱动模块。

2. 故障现象：电机运转时有异响，伴随周期性震动，低速运行噪音更加明显，高速运行震动加剧。

故障成因：DST2-135轴承磨损是最主要原因，长期运行润滑脂干涸、粉尘进入轴承内部，滚珠和保持架磨损；其次，电机转子磁钢松动、磁钢脱落，永磁体移位会造成转子偏心；还有电机输出轴端负载同轴度偏差过大，联轴器安装不同心，带动电机产生周期性异响；另外，编码器固定松动，转子转动时编码器码盘偏心，反馈信号波动，也会带来抖动异响。解决方案：断开负载，单独脱开联轴器，空载启动电机，判断异响来源。空载运行异响消失，说明故障在负载侧，重新校正电机与减速机/工作台的同轴度，调整联轴器间隙；空载依旧有异响，拆解电机前端盖，检查轴承，轴承出现间隙过大、锈蚀、卡滞，直接更换同规格耐高温轴承，填充适配高温润滑脂；检查转子表面永磁体，查看是否有移位、崩缺，磁钢轻微松动使用专用胶水固定，磁钢大面积脱落、碎裂，需要更换转子总成；检查后端编码器，紧固编码器固定螺丝，校正码盘位置，清理码盘表面金属粉尘，避免码盘偏心。装配完成后手动盘动电机轴，转动顺滑无卡滞、无明显旷量才算合格。

3. 故障现象：驱动器报编码器故障，代码多为信号丢失、信号异常，电机无法使能，偶尔能够短暂运行，随即报警停机。

故障成因：DST2-135配套编码器为内置式，长期震动造成编码器插头针脚松动、针脚氧化；编码器信号线断线，线缆反复弯折导致A/B/Z相信号中断；编码器码盘表面附着油污、金属碎屑，遮挡光学信号；编码器本体内部元件老化，LED光源损坏；电机轴承磨损造成转子窜动，刮擦码盘。解决方案：断电，拔下编码器插头，检查插头针脚有无弯曲、发黑氧化，使用清洁针脚，重新插紧插头并锁紧卡扣；测量编码器线缆A、B、Z相以及电源线通断，断线则更换编码器电缆；拆开电机后端护罩，观察码盘，使用无尘布蘸取少量，轻轻擦拭码盘表面油污和金属粉末，禁止硬物触碰码盘；清理完成后重新上电测试，若故障依旧，使用示波器检测编码器反馈波形，波形缺失、畸变说明编码器损坏，直接更换同型号编码器组件；如果盘轴发现轴向窜动量大，优先更换轴承，避免新编码器再次被转子刮坏。安装编码器时对准定位销，保证安装角度准确，固定螺丝扭矩严格按照电机手册要求，不可用力过猛压碎码盘。

关于包米勒baumueller伺服电机DST2-135常见故障及解决方案

4. 故障现象：电机运行温升过高，短时间工作外壳烫手，驱动器过热预警，严重时过热保护停机。

故障成因：DST2-135可选自然冷却或风扇强制冷却，冷却风扇损坏、风扇电源线断线，散热风道被粉尘、油泥堵塞；电机长期超载运行，持续负载超过额定扭矩；定子绕组绝缘性能下降，绕组损耗变大发热；电机轴承卡滞，机械摩擦损耗增加，产生额外热量；环境温度过高，机柜通风差。解决方案：停机等待电机充分冷却，检查外置冷却风扇，风扇不转先查供电，供电正常说明风扇损坏，更换风扇；清理电机外壳、散热鳍片以及风道内的油污粉尘，高压空气吹扫时控制气压，防止杂质吹入电机内部；查看驱动器监控界面的扭矩曲线，确认是否长时间持续超载，调整设备工艺，降低负载，或者更换更大规格电机；检测绕组绝缘和三相直流电阻，三相电阻不平衡说明绕组存在问题，进行维修；检查轴承转动阻力，轴承卡滞需要更换轴承；改善控制柜环境，增加通风散热，降低环境温度。维修完成后带载连续运行1小时，监测电机外壳温度，温度稳定不超过允许限值即为正常。

5. 故障现象：电机输出无力，负载下转速掉速，空载运转正常，带上工件负载后扭矩不足，速度波动大。

故障成因：永磁同步电机转子磁钢退磁，DST2-135在长期高温、过载、冲击工况下，永磁体磁通衰减，输出扭矩下降；编码器零点偏移，磁极位置不准，驱动器无法正确定位转子磁极，出力不足；动力电缆接线虚接，端子接触电阻大，大负载时电压跌落；驱动器励磁参数、磁极角度参数丢失。解决方案：使用驱动器磁极辨识功能，重新做电机磁极整定，修正编码器零点；测量电机三相直流电阻，确认三相平衡，紧固动力接线端子，处理端子氧化；空载测试正常，带载扭矩明显不足，检测转子磁钢磁通，磁钢退磁无法修复，更换转子总成；核对驱动器内电机参数，确认额定电流、磁极对数等参数与DST2-135铭牌一致，参数丢失需要重新录入铭牌参数；检查负载侧是否存在机械卡滞，导轨、减速机卡顿会造成负载假象，单独脱开电机空载测试区分故障位置。

6. 故障现象：内置电磁刹车无法释放或者抱死不松开，电机轴锁死，不能转动。

故障成因：DST2-135可选配断电刹车，刹车线圈供电电压不足，整流模块损坏，刹车线圈断线；刹车片间隙过小，摩擦片长期磨损产生粉尘，摩擦片粘连；刹车衔铁卡滞，弹簧变形卡住衔铁。解决方案：断开动力回路，单独给刹车线圈施加铭牌规定的24V直流电压，听是否有衔铁吸合声音，无动作测量线圈电阻，电阻无穷大代表线圈断线，需要维修刹车组件；电压达不到额定值，检查刹车供电回路，排查线路压降、整流桥故障；拆开刹车端盖，清理摩擦片表面粉尘油污，调整刹车片间隙至图纸规定数值；检查复位弹簧是否变形断裂，弹簧损坏直接更换；装配完成后断电测试，断电后能够可靠锁轴，上电衔铁吸合，轴能够顺畅转动。注意，刹车仅作为停机保持，不能用于动态制动，频繁动态制动会加速摩擦片磨损。

7. 故障现象：电机外壳漏电，使用测电笔可检测到带电，设备接地保护触发。

故障成因：电机动力电缆外皮破损，相线触碰电机外壳；定子绕组对地绝缘破损，绕组和机壳导通；接线盒内部导线堆积，绝缘件老化；设备接地线路失效，接地端子松动。解决方案：立刻停机，断开电源，使用兆欧表检测绕组对地绝缘，绝缘损坏需要检修绕组；检查动力电缆，更换破损线缆；打开接线盒，清理内部导线，更换老化绝缘垫片，导线做好固定，避免触碰金属壳体；检查设备保护地线，重新连接电机接地端子，保证接地电阻小于4Ω，接地线缆截面满足规范，禁止只接零线代替地线。维修完成后再次测量对地绝缘，确认无漏电再投入使用。

8. 预防性维护补充说明：

DST2-135伺服电机故障很多源于缺少定期保养，日常巡检需要查看电机外壳温度、运行噪音、线缆外皮有无磨损，接线盒有无油污进水；每半年检查轴承润滑状态，清理散热系统；每年检测绕组绝缘电阻和编码器信号，紧固所有接线端子；设备长时间停机重启前，先做绝缘测试，防止受潮导致上电短路。电机维修完成后，不要直接投入重载生产，先空载试运行30分钟，观察驱动器各项反馈参数，确认无报警，再逐步加载，避免维修后的电机直接承受冲击负载造成二次损坏。现场维修时，一定要遵守高压安全规范，断电等待电容放电，不要在带电状态拆开电机接线盒和编码器端盖，防止触电和损坏精密编码器零件。
