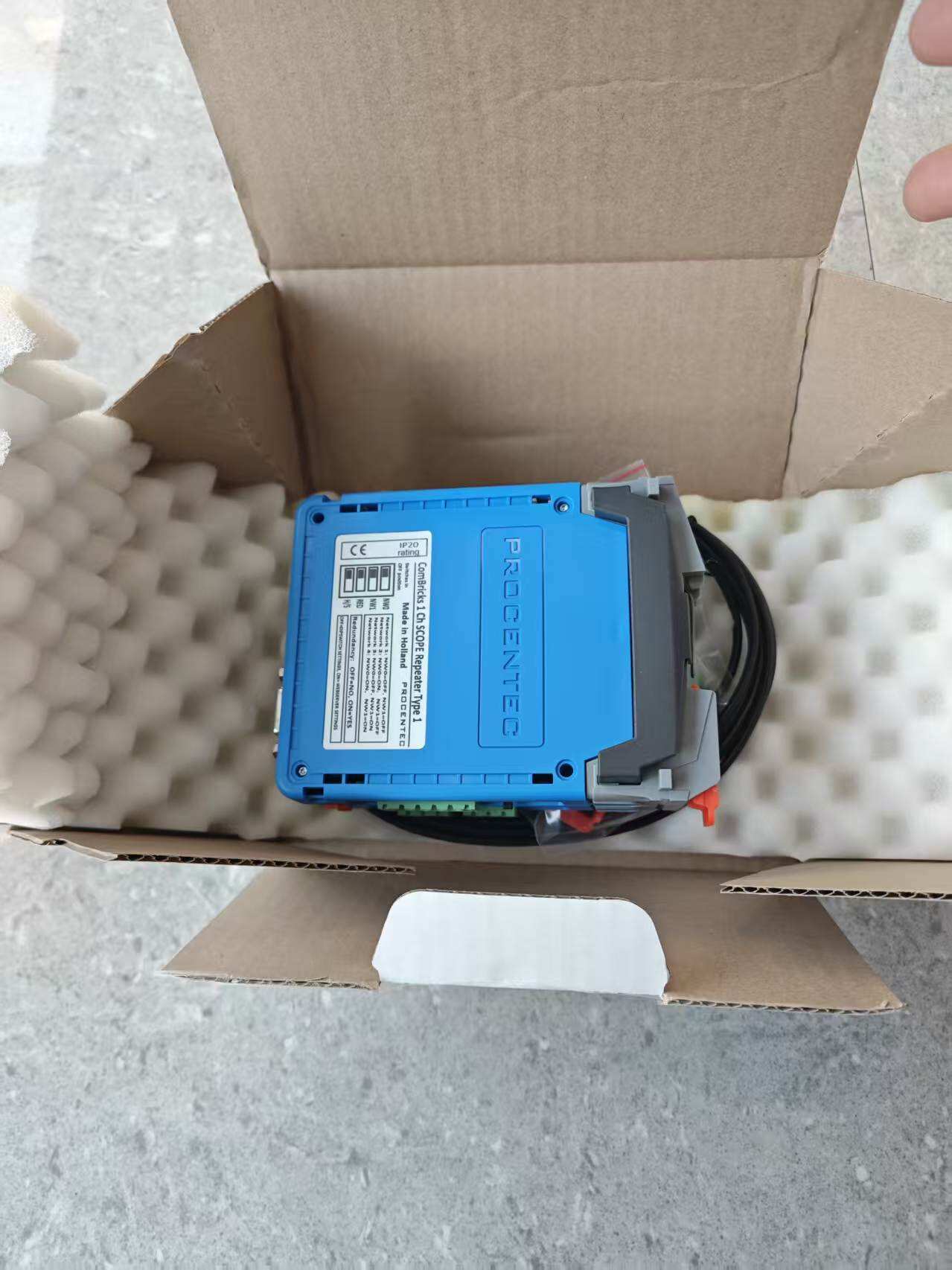

PROCENTEC旗下的网关模块101-200QBS国内目前使用量很大。该产品归属于瑞士的HMS集团，是一款ComBricks模块化系统双通道PROFIBUS诊断中继模块。但是不能单独使用，需要配合ComBricks背板与机头主站使用，广泛应用冶金、汽车生产线、化工装置PROFIBUS DP网络，兼具信号隔离中继与ProfiTrace OE在线总线诊断功能。

公司新合作模式：

1. 提供欧洲邮箱，自行国外询价；

2. 邮箱数量有限，先到先得。

优势：

成单率更高，要折扣下单更方便自由。

一、模块硬件组成

1. 硬件单元划分

① 背板通讯单元：依靠ComBricks机架背板获取供电，同时向上位机头传输总线诊断日志、波形采样数据，实现模块热插拔通讯交互。

② 双通道隔离中继单元：两路相互电气隔离的RS485收发电路，两个总线网段电气互不连通，阻断不同网段之间地环流干扰。

③ 总线信号整形电路：对衰减、畸变的PROFIBUS差分信号重新整形放大，透明转发原始报文，不修改DP通讯数据，兼容9.6kbit/s~12Mbit/s全部标准波特率。

④ 内置硬件示波器采集单元：旁路实时采集总线差分电压波形，持续捕捉信号反射、毛刺干扰、电平跌落等物理层异常，故障瞬间自动锁定波形样本。

⑤ 通道终端电阻控制单元：每通道独立拨码开关，可手动投入120Ω终端匹配电阻，适配总线首尾安装场景。

⑥ 状态指示单元：两路通道独立LED指示灯，区分总线活动、报文错误、短路故障状态。

2. 中继转发基础工作流程

① PROFIBUS信号接入通道端子，隔离电路先过滤变频器、接触器耦合产生的工频干扰；

② 受损波形经过芯片重构、幅值放大，向另一侧网段双向转发报文；

③ 两个网段电气隔离，单网段短路不会蔓延至另一路总线，缩小故障影响范围；

④ 模块工作属于透明中继，不占用PROFIBUS总线地址，无需在PLC硬件组态中添加设备。

3. ProfiTrace诊断运行原理

① 模块被动通道内全部总线流量，持续统计CRC错误、报文重传、从站无应答、令牌丢失等故障指标；

② 一旦检测到通讯异常，示波器单元自动抓拍故障波形，记录故障发生时间、对应总线地址；

③ 波形与统计数据通过背板上传机头，用户可通过网页端直接调取，远程定位间歇性通讯故障；

④ 诊断功能独立于中继转发功能，即便诊断系统临时异常，基础信号中继功能依旧可以正常工作。

二、安装使用前置基础要求

1. 环境安装条件：仅允许控制柜内安装，IP20防护；环境温度区间-20℃~+60℃，远离变频装置散热风口。

2. 接线规范：PROFIBUS线缆选用标准紫色屏蔽电缆，A/B线严格对应端子；屏蔽层单端接地，禁止两端同时接地引发环流。

3. 终端电阻规则：总线物理网段最两端设备开启120Ω终端电阻，网段中间节点（包含本模块）电阻拨码必须关闭，避免多重阻抗造成波形反射。

4. 系统配置要求：模块插入机架任意槽位，上电后机头自动识别硬件；同一机架最多搭载多块诊断中继模块，支持网段无限级联。

5. 网络规划：每通道网段最多接入31台PROFIBUS从站，严格遵守不同波特率对应的最大线缆长度规范。

三、现场高频故障现象、成因与解决方案

故障1：模块上电后机头无法识别101-200QBS

1. 可能诱因

① 模块未卡紧ComBricks背板，金手指接触不良；

② 背板供电异常、机架机头固件版本过低，不兼容该型号模块；

③ 模块热插拔时机头正在固件升级，通讯临时中断；

④ 模块硬件损坏，背板通讯电路失效。

2. 处置步骤

① 断电后拔出模块，清理金手指灰尘，重新平稳推入卡槽，确认卡扣锁死；

② 查看机头系统信息，按需升级固件包；

③ 避免机头读写数据时热插拔模块；

④ 更换槽位测试，多个槽位均识别失败，判定模块硬件故障。

故障2：通道LED持续报红，网段周期性通讯闪断、从站随机掉线

1. 可能诱因

① 总线终端电阻设置错误，网段多处启用终端电阻，信号反射严重；

② 电缆A/B线局部破损、线缆过长超出波特率对应限值；

③ 动力电缆与通讯线缆并行敷设，强电磁干扰；

④ 网段内存在从站硬件老化，收发电路输出电平异常。

2. 处置步骤

① 使用网页内置示波器查看波形，波形出现震荡尖峰即为阻抗不匹配，重新调整终端电阻；

② 分段断开从站，逐步缩小故障范围，定位异常节点；

③ 调整线缆走线，通讯线缆与动力电缆间距保持30cm以上；

④ 导出总线错误统计报表，重点排查频繁产生CRC报错的从站地址。

全新现货PROCENTEC网关模块101-200QBS故障及解决方案工作原理解析

故障3：中继转发正常，网页端无法采集总线波形、诊断数据空白

1. 可能诱因

① 机头与模块背板通讯临时卡顿；

② 网页浏览器缓存异常，诊断界面加载不全；

③ 通道被设置为纯中继模式，关闭了示波器采集功能；

④ 模块内部采样电路异常。

2. 处置步骤

① 在网页内执行模块软重启，无需整机断电；

② 清除浏览器缓存，使用Chrome、Edge主流浏览器访问；

③ 核对通道参数，确认ProfiTrace采集功能处于开启状态；

④ 对比另一正常通道，同一网段切换通道测试，区分线路故障与模块故障。

故障4：单通道总线短路，造成整条网段瘫痪

1. 可能诱因

① 现场施工线缆破皮，A、B线短接；

② 从站端子进水、粉尘堆积造成线路短路；

③ 模块通道保护电路过载锁止。

2. 处置步骤

① 分段脱离总线，查找短路点位，排除线路故障后再上电；

② 大部分工况下模块具备短路保护，故障消除后自动恢复；

③ 持续短路多次冲击通道，保护锁死无法自动恢复，需要断电重启模块。

故障5：级联多块中继模块后，高波特率下通讯延迟升高、报文频繁重传

1. 可能诱因

① 多级中继叠加信号延时，总线令牌循环时间不足；

② 个别网段存在干扰，持续产生重传报文占用总线带宽。

2. 处置步骤

① 精简网络拓扑，减少不必要中继级联数量；

② 通过诊断功能查找持续报错网段，解决底层干扰；

③ 按需优化PLC总线参数，适当延长看门狗监控时间。

四、分级故障排查通用操作顺序

1. 外观与硬件预检：观察模块指示灯、检查机架安装、端子接线有无松动、线缆破损。

2. 隔离测试：将故障网段单独接入模块通道，脱离原有现场网络，排除外部设备干扰。

3. 网页诊断分析：优先查看总线波形、错误报文统计，物理层问题优先通过示波器判定。

4. 交叉验证：将同网段线缆切换至另一正常通道运行，区分故障属于线路还是模块本体。

5. 固件与参数核对：确认机头、模块固件版本匹配，通道波特率、功能模式设置无误。

6. 最终判定：外部线路全部排查完毕故障依旧存在，判定模块内部硬件故障，申请维修或更换。

五、长期运维规范与操作禁忌

1. 日常点检内容

每班巡检模块运行指示灯；每月登录网页导出总线诊断报告，提前预警间歇性故障；控制柜做好防尘，定期清理模块缝隙堆积粉尘。

2. 预防性维护周期

洁净电控室环境，每12个月做一次总线全面诊断；多粉尘、变频设备密集区域，缩短至6个月开展一次总线波形巡检。

3. 严禁执行的操作

① 带电插拔模块时，禁止在总线高负载通讯阶段操作，容易造成背板通讯损坏；

② 不要随意同时开启网段多处终端电阻，人为引发信号反射故障；

③ 出现通讯故障直接更换模块，不提前利用内置示波器分析根源，重复出现同类问题；

④ 使用非标准PROFIBUS线缆，线缆阻抗不达标，长期运行稳定性无法保障；

⑤ 模块通道长期处于短路状态持续通电，容易烧毁RS485收发芯片。
